EUPOS-RĪGA ir Rīgas pašvaldībai piederošs Globālās Navigācijas Satelītu Sistēmas (GNSS) pastāvīgo bāzes staciju tīkls, kas aprēķina GNSS signālu korekcijas augstas precizitātes ģeodēziskajiem mērījumiem Rīgas pilsētā un tās apkārtnē. EUPOS® (European Position Determination System) ir vienots ģeodēziskais GNSS pastāvīgo bāzes staciju tīkls, kurā apvienojušās 20 valstis ar vairāk kā 460 atbalsta stacijām. EUPOS-RĪGA ir ilggadējs EUPOS® sadarbības partneris.EUPOS-RĪGA bez pārtraukuma darbojas kopš 2006. gada, sniedzot pašvaldības darbiniekiem, mērniecības un citu nozaru pārstāvjiem vairākus GNSS datu pakalpojumus – reālā laika korekcijas (RTK) datus, diferenciālās pozicionēšanas (DGPS) datus un pēcapstrādes datus.
Tīklu uztur un apkalpo Rīgas domes Pilsētas attīstības departaments (Departaments). Tīkls sastāv no 3 bāzes stacijām, kuras atrodas Rīgas centrā, Vecmīlgrāvī un Juglā, ar tīkla pārklājumu aptverot vairāk kā 1840 km2 plašu teritoriju. 2013.gada novembrī Latvijas Ģeotelpiskās informācijas aģentūra atbilstoši 15.11.2011. Ministru kabineta noteikumiem Nr.879 „Ģeodēziskās atskaites sistēmas un topogrāfisko karšu sistēmas noteikumi” ir validējusi EUPOS-RĪGA. Tīkla validācijas pārskatā redzams, ka koordinātu aprēķina precizitāte atbilst arī Ministru kabineta noteikumiem Nr.497 “Vietējā ģeodēziskā tīkla noteikumi”, ļaujot tīklu izmantot augstas detalizācijas topogrāfiskās informācijas un citu ģeotelpisko datu ieguvē.
Jautājumu gadījumā rakstiet uz e-pastu geo@riga.lv vai zvaniet pa tālruni (+371) 67 181 023.

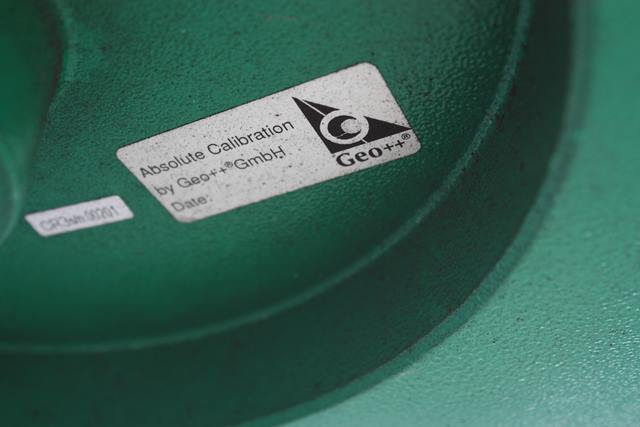

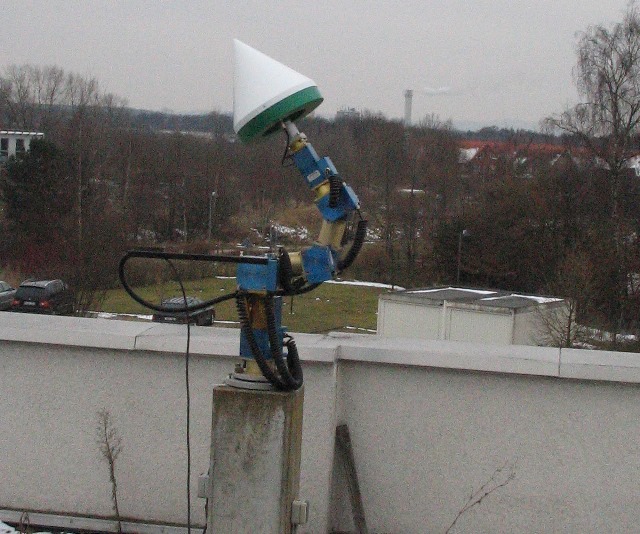

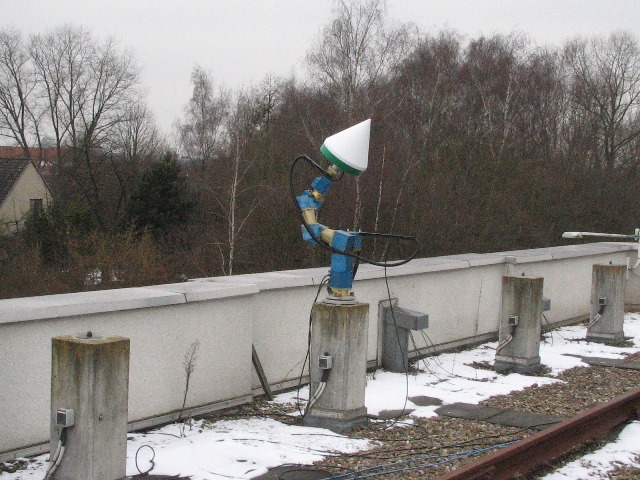

Nelielais attālums starp tīkla bāzes stacijām un īpašā bāzes staciju antenu kalibrācija nodrošina EUPOS-RĪGA stabilu darbību un visprecīzākos NAVSTAR (NAVigation Satellite Timing And Ranging – ASV) un GLONASS (GLObal NAvigation Satellite System – Krievija) satelītu orbītu, to pulksteņu, jonosfēras un troposfēras modeļu korekcijas parametrus. EUPOS-RĪGA korekcijas nodrošina iespēju tīkla pārklājuma teritorijā* veikt GNSS mērījumus ar precizitāti 1-10mm, izmantojot datu pēcapstrādes metodi, 1-2cm, izmantojot RTK metodi vai 0,5-1m, izmantojot DGPS metodi.
Departaments un Rīgas pilsētas būvvalde, pārbaudot Rīgas pilsētas teritorijā veiktos topogrāfiskos un inženierkomunikāciju uzmērījums, izmanto EUPOS-RĪGA RTK un pēcapstrādes metodes. Gadījumā, ja augstāk minētie uzmērījumi ir veikti, izmantojot EUPOS-RĪGA, samazinās mērījumu atšķirības, kas varētu rasties dēļ atšķirīgu aprēķinu algoritmu piemērošanas.
Zemāk aplūkojamas EUPOS-RĪGA bāzes staciju (LKS-92 TM) koordinātas, normālie un ģeodēziskie augstumi *
| Bāzes stacija | x (m) | y (m) | H (norm) (m),LAS-2000,5 | h(elip) (m) |
|---|---|---|---|---|
| LUNI | 311894.458 | 507088.299 | 29.187 | 49.988 |
| KREI | 321251.276 | 505410.487 | 20.950 | 41.467 |
| VANG | 315918.826 | 514011.981 | 46.594 | 67.214 |
*Informācija atjaunota 14.03.2023.

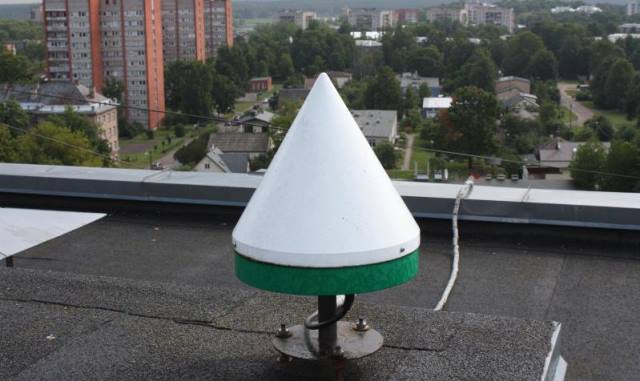

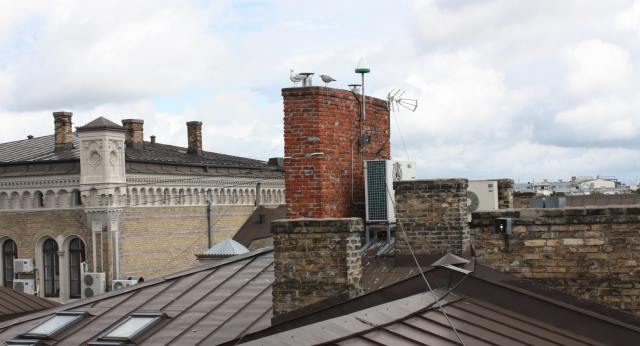

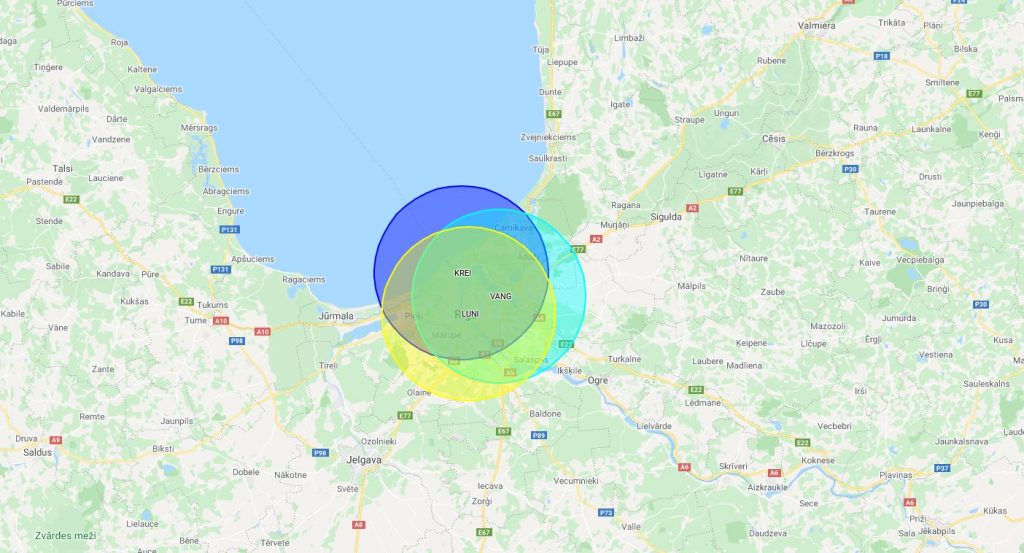

Vienlaicīgi 24 stundu režīmā darbojas 3 bāzes stacijas, kuras atrodas – Rīgas centrā (LUNI), Vecmīlgrāvī (KREI), Juglā (VANG). Tīkla pārklājuma teritorija pārsniedz 1840 km2.
-->
* EUPOS-RĪGA validācijas procesā GNSS mērījumu standartnovirzes pret valsts ģeodēzisko atbalsta tīklu tika vērtētas līdz 20km ap katru bāzes staciju.
Līdzīgi kā citos GNSS bāzes staciju tīklos, arī EUPOS-RĪGA mērījumu kļūdas palielinās, attālinoties no tīkla bāzes stacijām. Veicot ģeodēziskos darbus vietā, kas atrodas tālāk par validētās teritorijas ārējo robežu, lietotājam pašam jānovērtē rezultāta novirzes un precizitāte.
Zemāk redzamajā attēlā shematiski attēlots EUPOS-RĪGA RTK darbības princips:
Turpmāk sniegts īss skaidrojums par attēlā redzamajiem posmiem (no 1. līdz 4.):
- GNSS satelīti (1.) 24 stundu režīmā noteiktās frekvencēs pārraida signālus, kas satur informāciju par to savstarpējo pozīciju un pozīciju pret zemi. Satelītu pārraidītos signālus vienlaicīgi uztver gan lietotāja uztvērējs (2.), gan EUPOS-RĪGA tīklā ietvertās bāzes stacijas (4.).
- Lietotāja uztvērējs pa mobilo sakaru risinājumiem pieslēdzas EUPOS-RĪGA serverim (3.). Pieslēguma laikā tiek nodrošināta nepārtraukta divpusēja datu plūsma. EUPOS-RĪGA serverī tiešsaistē notiek trīs lietotāja uztvērējam (2.) tuvāko bāzes staciju (4.) uztverto signālu apstrāde. Lai noteiktu precīzu lietotāja uztvērēja (2.) atrašanās vietu, dati ar aprēķinātiem korekcijas rezultātiem tiek sūtīti no servera (3.) uz lietotāja uztvērēju (2.).
- Lietotāja uztvērējā (2.) tiek apvienoti uztvertie satelītu signāli (1.) un EUPOS-RĪGA serverī (3.) apstrādātie korekciju dati;
- EUPOS-RĪGA bāzes stacijas (4.) izvietotas noteiktās pozīcijās, to precīza atrašanās vieta ir zināma. EUPOS-RĪGA serveris (3.) apkopo datus no 3 lietotāja uztvērējam tuvākajām bāzes stacijām (4.), aprēķina atmosfēras slāņu ietekmi uz mērījumiem un pastāvīgi lietotāja uztvērējam nosūta korekciju datus (2.).
EUPOS-RĪGA RTK un DGPS datu pakalpojumu lietošanai nepieciešamie pieslēguma parametri un lietotāja identifikators jauniem lietotājiem tiek nodoti pēc pakalpojuma abonēšanas līguma noslēgšanas.
Lai sāktu izmantot EUPOS-RĪGA datu pakalpojumus, nepieciešams:
- aizpildīt iesnieguma veidlapu;
Iesniegums jāaizpilda elektroniski un jānosūta uz e-pastu geo@riga.lv.
- noslēgt pakalpojumu abonēšanas līgumu.
Līguma sastādīšanai tiek izmantota iesniegumā norādītā informācija. Neskaidrību gadījumā Departamenta pārstāvis ar Jums sazināsies pa iesniegumā norādīto tālruni vai e-pastu.
Pēcapstrādes metodei EUPOS-RĪGA bāzes staciju tīklā uzkrātie GNSS dati tiek reģistrēti ar 1 sekundes intervālu un pieejami RINEX 2.11 formātā. Vajadzības gadījumā Departamentam ir pieejams GNSS datu arhīvs par iepriekšējiem gadiem ar 1 sekundes un 30 sekunžu reģistrācijas intervāliem. 30 sekunžu reģistrācijas intervāla dati arhīvā pieejami līdz 01.01.2019.
Pēcapstrādes datus var pieprasīt, sūtot elektroniski aizpildītu iesnieguma veidlapu uz e-pastu geo@riga.lv. Iesniegumā jānorāda bāzes staciju nosaukumus un datu laika intervāls. Neskaidrību gadījumā Departamenta pārstāvis ar Jums sazināsies pa iesniegumā norādīto tālruni vai e-pastu.

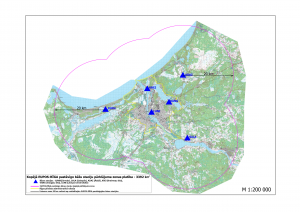

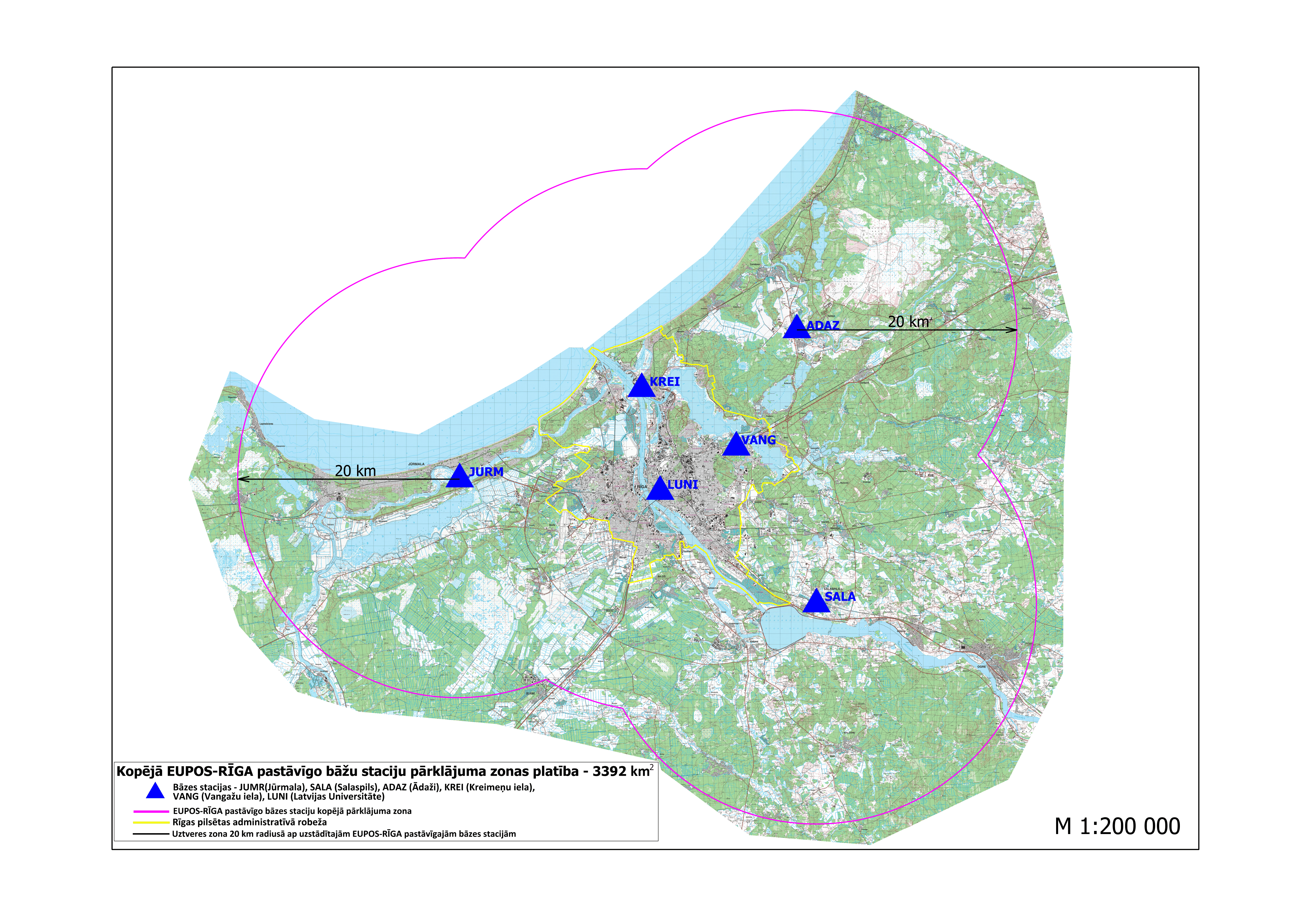

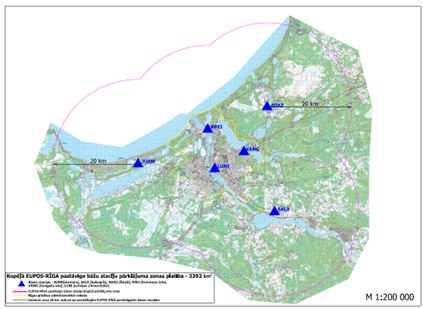

EUPOS-RĪGA ir Rīgas pilsētas pašvaldībai piederošs pastāvīgo bāzes staciju tīkls. Šobrīd tīkls aptver visu Rīgas pilsētas teritoriju, taču tuvākajā laikā plānota tīkla iekārtu pilnīga modernizācija un jaunu bāzes staciju uzstādīšana. Modernizētās bāzes stacijas atradīsies neskaitot Rīgas pilsētu – Ādažu, Salaspils un Jūrmalas pašvaldību teritorijās. EUPOS-RĪGA tīkla pārklājuma zonas teritorija tiks palielināta vismaz līdz 3392 km2.
Iegūstot ģeotelpisko informāciju ar GNSS uztvērējiem LAS-2000,5 augstumu sistēmā, ir nepieciešams atbilstošs kvaziģeoīda augstuma modelis.
Ministru kabineta 15.11.2011. noteikumi Nr.879 „Ģeodēziskās atskaites sistēmas un topogrāfisko karšu sistēmas noteikumi” nosaka kvaziģeoīda augstumu modeļu lietošanas nosacījumus Latvijā.
Departamentā iesniedzamo ģeotelpisko datu ieguvē drīkst izmantot visus kvaziģeoīda modeļus, kas atbilst augstāk minētajiem noteikumiem un ir publicēti Latvijas Ģeotelpiskās informācijas aģentūras mājas lapā vai saistošajos normatīvajos aktos.
Papildus informējam, ka detalizētāku skaidrojumu par kvaziģeoīda augstuma modeļiem un izmaiņām augstuma sistēmā varat iegūt Latvijas Ģeotelpiskās informācijas aģentūrā.
Zemāk minēti ieteikumi, kas pielietojami darbam visos RTK GNSS tīklos:
- Jāpārliecinās vai paredzētie mērniecības darbi ietilpst bāzes staciju tīkla pārklājuma teritorijā.
- Jāpārbauda attālumi līdz tuvākajām bāzes stacijām.
- Vēlams saskaņot mērīšanas darbu laiku ar GNSS satelītu paredzēto izkārtojumu – jāpārliecinās, ka darbu laikā būs pieejams pietiekošs satelītu skaits.
- Jāņem vērā, ka nokrišņu frontes var pasliktināt mērījumu kvalitāti.
- Vēlams pirms mērīšanas pārbaudīt saules aktivitātes prognozes, jāuzmanās, ja jonosfēra ir aktīva.
- Jāpārliecinās, ka mērīšanas darbu apvidū ir pietiekošs GSM/3G/4G sakaru tīkla pārklājums.
- Pirms un pēc GNSS mērījumu darbu veikšanas ieteicams pārbaudīt mērinstrumentus uz zināmiem atbalstpunktiem.
- Vēlamie GNSS uztvērēja iestatījumi uzmērīšanas laikā:
- Antenas uztveršanas maska pret horizontu iestatāma robežās no 10 līdz 15 grādu;
- Augstākās PDOP (Position Dilution of Precision) vērtības intervālā no 2 līdz 3;
- Minimālais fiksēto satelītu skaits sākot no 6;
- Mērījumus veikt tikai FIXED režīmā, kad ir notikusi inicializācija;
- Ieteicams mērījuma kvalitātes parametru XYZ pieļaujamās vērtības iestatīt nedaudz augstākas nekā noteikts normatīvos konkrētā mērniecības darba izpildē.
- Veicot jaunu inicializāciju, vēlams pārbaudīt instrumenta koordinātas uz iepriekš mērītu vai zināmu fiksētu punktu.
- Mērot jāvēro un jāvērtē SNR (Signal to Noise Ratio) vērtība.
- Mērot precīzu un svarīgu elementu vēlams uz to veikt divus atsevišķus mērījumus ar atkārtotu inicializāciju starp mērījumiem, atkārtoto inicializāciju veicot vismaz 20m attālumā no mērāmā elementa. Rekomendēta atkārtota mērīšana uz elementa ar stundas intervālu starp mērījumiem;
- Vēlams izmantot aparatūras ražotāja pēdējās programmatūras atjauninājumu firmware versijas.
- Pievienojoties bāzes staciju tīklam, vēlams izvēlēties mērinstrumenta pieslēguma parametriem atbilstošu Mount point risinājumu. Risinājumu parametru aprakstus izsniedz bāzes staciju tīkla operators.
